Cara Membaca Kode Error Motor Injeksi

Kode error motor injeksi sebenarnya bisa dibaca sendiri sebelum buru buru bawa motor ke bengkel, cukup lewat lampu indikator MIL yang berkedip di panel meter. Kedipan ini bukan cuma tanda ada masalah, tapi juga kode angka yang menunjukkan bagian mana dari sistem injeksi yang bermasalah.

Banyak pemilik motor injeksi panik begitu lampu indikator menyala terus, padahal kalau tahu cara membaca polanya, setidaknya sudah punya gambaran awal soal masalahnya sebelum sampai bengkel, sehingga bisa menjelaskan gejala lebih spesifik ke mekanik.

Jawaban Singkat

Kode error motor injeksi dibaca lewat pola kedipan lampu MIL di panel meter, dihitung dari jeda panjang dan pendek antar kedipan yang membentuk angka kode tertentu. Kedipan panjang biasanya mewakili angka puluhan dan kedipan pendek mewakili angka satuan, misalnya dua kedipan panjang diikuti empat kedipan pendek berarti kode 24. Tiap merek dan tipe motor punya tabel kode berbeda, jadi angka yang didapat perlu dicocokkan dengan buku manual atau tabel kode resmi motor Anda.

Apa Itu Lampu MIL dan Fungsinya

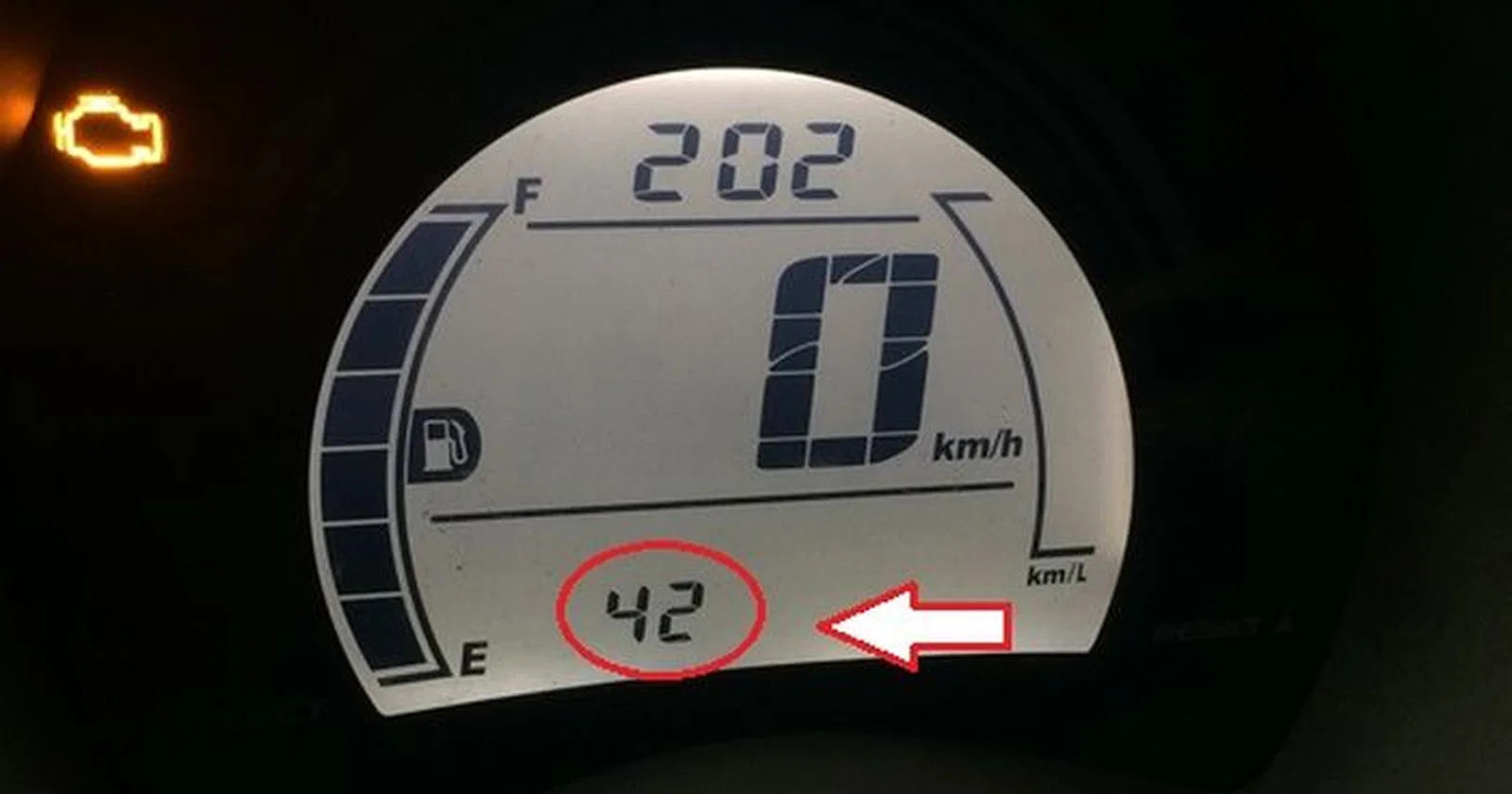

MIL adalah singkatan dari Malfunction Indicator Lamp, lampu kecil berbentuk simbol mesin di panel meter yang menyala sesaat saat kunci kontak diputar sebagai bagian dari pengecekan awal sistem, lalu mati kalau semua normal. Kalau lampu ini tetap menyala atau justru berkedip saat mesin hidup, itu tanda ECU mendeteksi ada sensor atau komponen dalam sistem injeksi yang membaca nilai di luar rentang normal.

Fungsi MIL ini mirip dengan sistem peringatan dini pada mesin yang lebih kompleks, memberi tahu ada yang tidak beres sebelum masalahnya berkembang jadi kerusakan lebih serius. Motor injeksi mengandalkan banyak sensor untuk mengatur takaran bahan bakar dan waktu pengapian secara presisi, jadi wajar kalau sistemnya juga dilengkapi cara mendeteksi kalau salah satu sensor itu bermasalah.

Cara Memicu Mode Pembacaan Kode Error Motor Injeksi

Kebanyakan motor injeksi punya soket diagnostic kecil yang biasanya terletak di dekat aki atau di bawah jok, tertutup karet pelindung. Untuk memicu mode pembacaan kode error, konektor kecil di soket ini perlu dihubungkan singkat menggunakan kabel jumper khusus, lalu kunci kontak diputar ke posisi ON tanpa menyalakan mesin.

Setelah konektor terhubung, lampu MIL akan mulai berkedip dalam pola tertentu yang mewakili kode error yang tersimpan di memori ECU. Prosedur detail dan lokasi soket diagnostic bisa berbeda tiap tipe motor, jadi sebaiknya dicek dulu di buku manual atau ditanyakan langsung ke situs resmi Yamaha Indonesia sesuai model motor Anda.

Angka kode di atas cuma gambaran umum yang sering muncul, tabel kode lengkap dan artinya tetap berbeda beda tergantung merek dan tipe motor, jadi jangan langsung menyimpulkan tanpa mencocokkan dengan tabel resmi motor Anda sendiri.

Menghitung Pola Kedipan dengan Benar

Kunci membaca kode error ada di membedakan kedipan panjang dan kedipan pendek. Kedipan panjang biasanya berdurasi sekitar 1,3 detik menyala, sementara kedipan pendek cuma sekitar 0,3 detik. Hitung dulu jumlah kedipan panjang di awal untuk angka puluhan, lalu jeda sebentar, disusul kedipan pendek untuk angka satuan.

Saya biasa merekam video singkat pola kedipannya pakai kamera ponsel, lalu memutarnya dalam gerakan lambat untuk memastikan hitungan kedipannya benar. Cara ini lebih akurat dibanding menghitung langsung dengan mata, apalagi kalau kedipannya cukup cepat atau ada lebih dari satu kode yang tersimpan dan muncul bergantian.

Kalau ada lebih dari satu masalah terdeteksi, ECU biasanya akan menampilkan kode kode tersebut secara berurutan dengan jeda lebih panjang di antara tiap kode, lalu mengulang siklusnya dari awal. Catat semua kode yang muncul, jangan cuma yang pertama terlihat, karena bisa jadi ada beberapa sensor yang bermasalah bersamaan.

Alat Sederhana untuk Membuat Kabel Jumper Sendiri

Kabel jumper untuk memicu mode diagnostic sebenarnya bisa dibuat sendiri di rumah tanpa harus membeli alat khusus. Cukup siapkan sepotong kabel kecil dengan ujung konektor yang pas masuk ke soket diagnostic, biasanya berupa dua pin yang perlu dihubungkan singkat. Beberapa toko sparepart motor menjual kabel jumper ini dengan harga murah, sekitar 10 ribu sampai 25 ribu, karena bentuknya sederhana dan tidak butuh komponen elektronik tambahan.

Sebelum memasang kabel jumper, pastikan kunci kontak dalam posisi OFF terlebih dulu, baru hubungkan konektor ke soket diagnostic, dan terakhir putar kunci kontak ke posisi ON. Urutan ini penting supaya ECU membaca mode diagnostic dengan benar sejak awal, bukan setelah sistem sudah menyala dalam mode normal. Kalau urutannya terbalik, kadang lampu MIL tidak masuk mode kedipan kode dan cuma menyala biasa seperti kondisi normal.

Setelah selesai membaca kode, jangan lupa melepas kembali kabel jumper dan mengembalikan tutup pelindung soket diagnostic ke posisi semula. Soket ini cukup rentan kemasukan air atau debu kalau dibiarkan terbuka, dan kelembapan yang masuk ke konektor bisa memicu masalah kelistrikan baru yang sebenarnya tidak perlu terjadi.

Kode Error Bukan Vonis Pasti, Tapi Petunjuk Awal

Penting dipahami, kode error yang terbaca cuma menunjukkan sensor atau area mana yang membaca nilai tidak normal, bukan langsung berarti sensornya rusak total. Kadang penyebabnya cuma konektor yang kendor atau kabel yang sedikit terkelupas, bukan sensornya sendiri yang perlu diganti. Diagnosa lanjutan tetap dibutuhkan untuk memastikan akar masalahnya, terutama untuk kasus yang melibatkan gejala kenapa motor tiba tiba mati yang bisa disebabkan berbagai faktor.

Menurut saya, membaca kode error sendiri di rumah paling berguna sebagai informasi awal sebelum ke bengkel, bukan sebagai pengganti diagnosa profesional sepenuhnya. Dengan tahu kode apa yang muncul, Anda bisa menjelaskan gejala lebih spesifik ke mekanik, dan mekanik pun bisa langsung fokus memeriksa area yang ditunjukkan kode tersebut tanpa perlu menebak nebak dari awal.

Kapan Harus ke Bengkel Servis Injeksi

Kalau kode error yang muncul berkaitan dengan sensor vital seperti CKP atau TPS, sebaiknya jangan ditunda karena bisa memengaruhi performa mesin secara signifikan bahkan berisiko motor mogok di jalan. Bengkel dengan peralatan servis injeksi Yamaha biasanya punya scan tool digital yang lebih detail dibanding sekadar membaca kedipan manual, sehingga bisa membaca data sensor secara real time, bukan cuma kode error yang tersimpan.

Untuk kode yang berkaitan dengan sensor pendukung dan gejalanya belum terlalu mengganggu, masih ada waktu untuk menjadwalkan servis dalam beberapa hari ke depan. Tapi kalau motor sudah menunjukkan gejala brebet parah, susah distarter, atau tenaga ngempos drastis bersamaan dengan kode error yang muncul, sebaiknya segera diperiksa tanpa menunda.

Penutup

Kode error motor injeksi memang terlihat rumit di awal, tapi begitu memahami cara membaca pola kedipannya, ini jadi alat diagnosa awal yang cukup berguna sebelum memutuskan langkah selanjutnya. Cukup bermodal kabel jumper sederhana dan sedikit kesabaran menghitung kedipan, Anda sudah bisa punya gambaran awal soal kondisi motor sendiri.

Tetap ingat, kode yang terbaca cuma petunjuk arah, bukan diagnosa final. Kombinasikan informasi ini dengan pemeriksaan langsung di bengkel yang punya alat lebih lengkap, supaya penanganannya tepat sasaran dan tidak asal ganti komponen yang sebenarnya masih berfungsi normal.

Pertanyaan yang Sering Muncul

Apakah semua motor injeksi bisa dibaca kode errornya lewat kedipan MIL?

Kebanyakan bisa, tapi lokasi soket diagnostic dan cara memicunya berbeda tiap merek dan tipe motor, jadi perlu dicek dulu di buku manual atau ditanyakan ke bengkel resmi sesuai motor Anda.

Apakah kode error bisa hilang sendiri tanpa diperbaiki?

Kadang kode error yang sifatnya sementara, misalnya karena konektor sempat kendor, bisa hilang setelah beberapa siklus kunci kontak dinyalakan dan dimatikan, tapi kalau penyebabnya masih ada, kode akan muncul lagi.

Apakah aman terus mengendarai motor dengan lampu MIL menyala?

Tergantung kode dan gejalanya, untuk kode ringan biasanya masih aman jalan jarak dekat, tapi kalau disertai gejala tenaga ngempos atau mesin brebet parah, sebaiknya jangan dipaksa dan segera periksa ke bengkel.

Berapa biaya diagnosa kode error di bengkel resmi?

Bervariasi tergantung bengkel, ada yang gratis sebagai bagian dari servis, ada juga yang mengenakan biaya jasa diagnosa sekitar 20 ribu sampai 50 ribu tergantung kompleksitas pemeriksaan yang dibutuhkan.

Apakah kode error bisa dihapus manual dari memori ECU?

Bisa, biasanya dengan mencabut aki sebentar atau menggunakan scan tool khusus di bengkel, tapi menghapus kode tanpa memperbaiki penyebabnya cuma menghilangkan catatannya, bukan menyelesaikan masalah sebenarnya.
