Cara Memasang Relay Klakson Motor dengan Benar dan Aman

Mengganti klakson standar bawaan pabrik dengan klakson keong atau tipe aftermarket berdaya besar menjadi modifikasi populer di kalangan pengguna sepeda motor. Klakson tambahan ini menghasilkan suara yang jauh lebih nyaring untuk menunjang keselamatan berkendara. Namun, pemasangan klakson berdaya tinggi tanpa disertai relay klakson motor justru berpotensi merusak sakelar tombol dan membuat aki cepat soak.

Pemasangan rangkaian relay klakson motor merupakan solusi wajib agar pasokan arus listrik menuju klakson tetap stabil tanpa membebani instalasi kabel bodi. Memahami diagram dan urutan penyambungan pin relay akan membantu Anda memasangnya sendiri secara rapi, aman, dan tahan lama.

Jawaban Singkat

Cara memasang relay klakson motor 4 kaki dilakukan dengan menghubungkan pin 30 ke positif aki (melalui sekring), pin 87 ke terminal input klakson, pin 86 ke salah satu kabel sakelar bawaan, dan pin 85 ke kabel sakelar bawaan sisanya atau ke massa bodi. Terminal klakson satunya disambungkan langsung ke massa bodi.

Fungsi utama relay pada klakson motor di sini adalah mengalihkan suplai arus besar langsung dari aki menuju klakson, sehingga tombol klakson di stang tidak cepat aus atau meleleh akibat lonjakan beban kelistrikan.

Alasan Wajib Menggunakan Relay untuk Klakson Aftermarket

Klakson bawaan motor umumnya hanya membutuhkan arus listrik sekitar 1.5 hingga 2.5 Ampere. Sementara itu, klakson variasi seperti tipe keong ganda (twin tone) memerlukan konsumsi arus mencapai 6 hingga 10 Ampere saat ditekan.

Jika klakson berarus besar tersebut disambung langsung ke kabel dan sakelar bawaan, beberapa risiko teknis akan muncul:

1. Suara Klakson Nyaringnya Tidak Maksimal: Kabel bodi standar yang tipis memiliki hambatan tinggi untuk arus besar. Akibatnya, tegangan yang sampai ke klakson drop dan suara yang dihasilkan menjadi serak atau pelan.

2. Sakelar Stang Cepat Aus dan Meleleh: Lonjakan arus saat tombol ditekan menimbulkan percikan api mikro pada plat kontak di dalam sakelar. Lama-kelamaan, rumah plastik sakelar akan meleleh dan tombol menjadi macet.

Prinsip isolasi arus berdaya tinggi ini sama pentingnya seperti penanganan jalur beban pada sistem penerangan utama yang dibahas pada artikel relay lampu motor.

Diagram dan Fungsi Pin Relay 4 Kaki

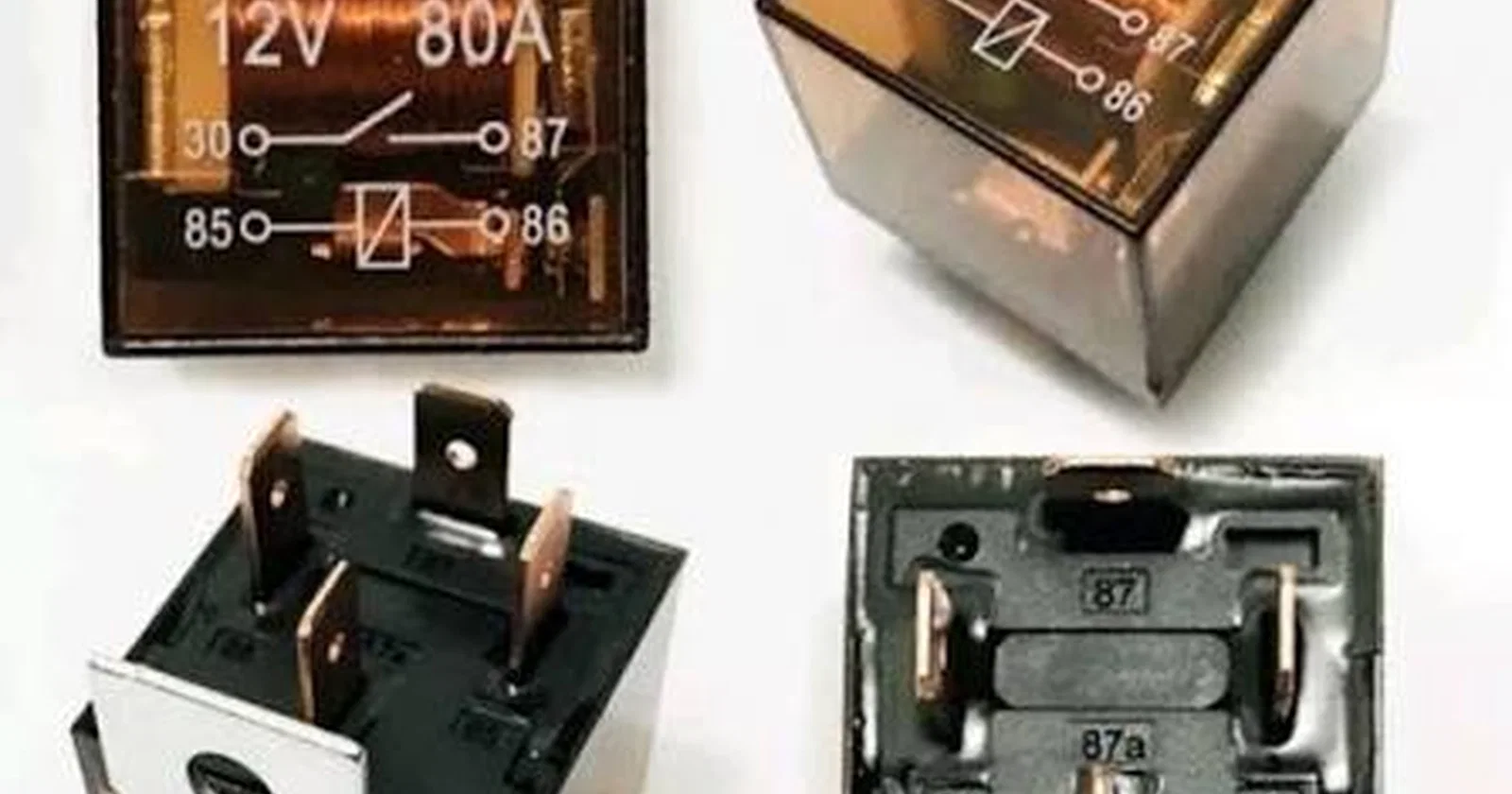

Relay yang paling umum digunakan untuk instalasi klakson adalah jenis relay otomotif 12 Volt 4 kaki (seperti merek Bosch atau HELLA). Sebelum mulai merangkai, pahami angka petunjuk yang tertera di dekat kaki terminalnya:

Langkah-Langkah Cara Memasang Relay Klakson Motor

Siapkan peralatan dasar seperti kabel tembaga serabut tebal (ukuran minimal 1.5 mm), tang kupas kabel, isolasi hitam, sekring (fuse holder) 10A, serta skun kabel (spade connector) agar sambungan rapi.

Berikut langkah demi langkah pengerjaannya:

Langkah 1: Lepas Lepas Soket Klakson Bawaan: Cabut dua kabel yang tadinya menempel pada klakson lama Anda. Kedua kabel ini akan difungsikan sebagai kabel pemicu sakelar.

Langkah 2: Hubungkan Kabel Pemicu ke Relay: Pasang skun pada dua kabel bekas klakson lama tersebut, lalu colokkan masing-masing ke Pin 86 dan Pin 85 pada soket relay. Pemasangan kedua pin ini boleh terbalik karena hanya bertugas mengaktifkan kumparan magnet.

Langkah 3: Buat Jalur Utama dari Aki ke Pin 30: Pasang jalur kabel baru dari kutub Positif (+) Aki menuju Pin 30 relay. Sisipkan wadah sekring 10A di tengah jalur kabel ini serapat mungkin dengan posisi kutub aki sebagai pengaman utama.

Langkah 4: Hubungkan Output Pin 87 ke Klakson: Sambungkan kabel dari Pin 87 relay menuju terminal input pada klakson variasi Anda. Jika menggunakan klakson ganda, cabang kabel dari Pin 87 ini menjadi dua ke masing-masing klakson.

Langkah 5: Pasang Kabel Massa / Ground Klakson: Hubungkan terminal klakson yang tersisa ke baut rangka/bodi motor yang bersih dari cat untuk mendapatkan ground massa yang kuat.

Menelusuri Masalah Jika Klakson Tetap Tidak Nyala

Jika setelah dirangkai klakson masih belum berbunyi, jangan terburu-buru menganggap klakson atau relay rusak. Lakukan penelusuran sistematis berikut:

1. Cek Kondisi Sekring Pengaman: Pastikan kawat di dalam rumah sekring tambahan tidak putus akibat adanya korsleting singkat saat proses perakitan.

2. Periksa Kualitas Ground Massa Bodi: Massa yang buruk karena terhalang karat atau lapisan cat tebal membuat arus listrik tidak mengalir sempurna. Ampelas sedikit area baut bodi tempat menempelnya skun massa.

3. Pastikan Tegangan Aki Cukup: Klakson besar sangat sensitive terhadap penurunan tegangan aki. Jika tegangan di bawah 12 Volt, suara klakson akan terdengar serak atau tidak berbunyi sama sekali.

Masalah hilangnya fungsi kelistrikan secara mendadak akibat gangguan sekring atau rangkaian sakelar juga kerap terjadi pada sistem pemantik mesin, seperti dipaparkan di artikel starter motor mati.

Tips Pemasangan Rapi dan Awet

Posisikan relay dengan menghadap ke bawah (posisi pin di bagian bawah) dan letakkan di area yang tertutup bodi motor. Hal ini mencegah air hujan atau air cucian tergenang di dalam soket yang dapat memicu karat atau korsleting.

Sama halnya dengan menjaga kebersihan komponen sensitif mesin yang dibahas pada artikel injektor motor kotor, kerapian instalasi kabel kelistrikan sangat menentukan ketahanan kendaraan jangka panjang.

Informasi tata letak kelistrikan dan batas beban aki untuk tiap varian dapat dikonfirmasi pada situs resmi Yamaha Indonesia.

Penutup

Memasang relay klakson motor adalah langkah wajib jika Anda memutuskan untuk mengganti klakson standar dengan tipe variasi berdaya besar. Rangkaian ini menjaga kestabilan suara klakson sekaligus melindungi tombol stang dari risiko melehnya kabel.

Gunakan kabel berkualitas, ikuti petunjuk nomor pin dengan cermat, dan jangan pernah lupa menyisipkan sekring pengaman pada jalur aki. Pemasangan yang rapi akan membuat aksesoris motor bekerja optimal dan aman untuk pemakaian harian.

Pertanyaan yang Sering Muncul

Apakah aman memasang klakson keong tanpa memakai relay?

Sangat tidak aman untuk penggunaan jangka panjang. Tanpa relay, sakelar stang berisiko tinggi meleleh dan suara klakson yang dihasilkan tidak akan nyaring maksimal.

Berapa ukuran sekring yang ideal untuk relay klakson?

Gunakan sekring blade tipe 10 Ampere untuk klakson tunggal, atau 15 Ampere jika Anda menggunakan sepasang klakson keong ganda.

Apakah posisi pin 85 dan 86 pada relay boleh tertukar?

Boleh. Pin 85 dan 86 hanya terhubung ke kumparan elektromagnetik di dalam relay, sehingga polaritas positif dan negatifnya bebas terbalik.

Kenapa klakson kadang berbunyi lambat saat tombol baru ditekan?

Hal itu biasanya disebabkan oleh kualitas skun penyambung yang longgar, terdapat karat pada baut massa bodi, atau aki motor sudah mulai melemah.

Bisakah satu relay digunakan untuk klakson dan lampu sekaligus?

Tidak disarankan. Setiap perangkat berdaya tinggi harus menggunakan unit relay tersendiri agar jalur beban tidak mengalami kelebihan arus (overload) dan memudahkan isolasi gangguan jika terjadi kerusakan.
