Fungsi Relay Lampu Motor dan Tanda Kerusakannya

Sistem penerangan merupakan bagian keselamatan paling krusial saat berkendara di malam hari. Pada banyak sepeda motor, pemasangan lampu dengan daya lebih besar atau pemakaian lampu tambahan kerap membutuhkan komponen pendukung berupa relay lampu motor. Tanpa sakelar elektronik ini, beban arus listrik yang tinggi dapat memperpendek usia pakai sakelar utama dan menyebabkan penurunan kualitas pencahayaan.

Relay bekerja sebagai jembatan arus antara baterai (aki) dan beban pencahayaan. Memahami cara kerja serta fungsi relay sangat penting, terutama bagi pemilik motor yang ingin melakukan modifikasi sistem penerangan tanpa mengorbankan keamanan jalur kelistrikan standar pabrik.

Jawaban Singkat

Fungsi utama relay lampu motor adalah mengalirkan arus listrik berdaya besar langsung dari aki menuju lampu, menggunakan sinyal kendali dari sakelar bawaan yang berarus kecil. Hal ini mencegah sakelar stang cepat meleleh, menjaga pasokan tegangan tetap stabil, dan membuat sorot lampu menjadi lebih terang secara optimal.

Ciri-ciri relay lampu motor yang rusak antara lain lampu tiba-tiba mati total, sorot lampu meredup atau berkedip tidak stabil, terdengar suara cklek berulang-ulang tanpa lampu menyala, atau relay terasa sangat panas saat disentuh.

Cara Kerja Relay Lampu pada Kelistrikan Motor

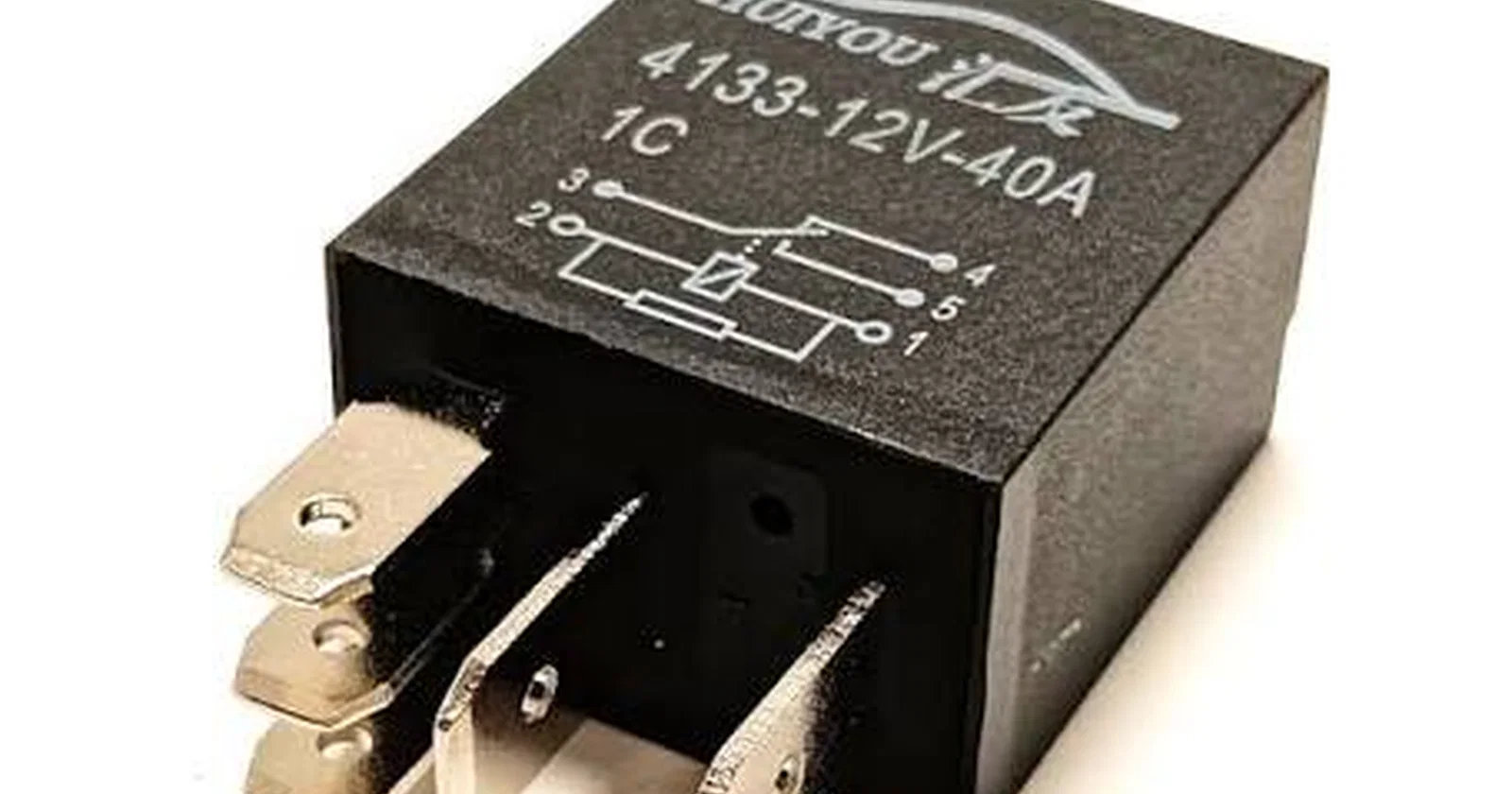

Secara mekanis, relay adalah sebuah sakelar elektromagnetik. Di dalam modul kecil ini terdapat kumparan (coil) dan kontak plat tembaga. Ketika sakelar lampu di stang Anda tekan, arus listrik kecil mengalir ke kumparan relay untuk menciptakan medan magnet.

Medan magnet tersebut menarik plat kontak sehingga terhubung secara tertutup (closed circuit). Begitu kontak terhubung, arus listrik besar dari aki mengalir secara langsung melalui kabel khusus menuju bohlam atau modul LED. Dengan mekanisme ini, sakelar stang tidak perlu dilalui oleh arus utama berdaya besar.

Sistem pengalihan arus ini mirip dengan prinsip isolasi sinyal beban tinggi pada modul elektronik kendaraan, yang konsep pengendalian arus searahnya juga diterapkan pada komponen kontrol seperti diulas pada artikel ECU motor.

Manfaat Memasang Relay Lampu Motor

Pemasangan relay memberikan proteksi ekstra pada jaringan kabel bawaan motor. Ada beberapa keuntungan teknis yang diperoleh ketika jalur pencahayaan dilengkapi dengan komponen ini:

Manfaat Utama	Penjelasan Teknis	Dampak Langsung
Mencegah Sakelar Meleleh	Sakelar stang hanya dialiri arus pemicu yang sangat kecil	Usia pakai sakelar tombol menjadi jauh lebih awet
Cahaya Lampu Lebih Terang	Hambatan kabel berkurang karena jalur aki ke lampu lebih pendek	Tegangan lampu stabil sesuai keluaran aki
Melindungi Kabel Utama	Menghindari risiko korsleting pada rangkaian kabel bodi bawaan	Sistem kelistrikan kendaraan lebih aman dari kelebihan beban
Mendukung Bohlam Watt Besar	Aman dipakai untuk upgrade lampu halogen watt tinggi atau biled	Pengendara bisa meningkatkan kualitas penerangan malam hari

Gejala dan Tanda Relay Lampu Motor Rusak

Seiring usia pemakaian dan paparan air serta panas mesin, komponen internal relay dapat mengalami keausan. Kontak tembaga di dalamnya bisa gosong atau kumparannya putus.

Berikut adalah tanda-tanda umum jika relay lampu sepeda motor Anda mulai mengalami gangguan:

1. Lampu Utama Mati Total: Momen paling sering terjadi adalah saat sakelar diaktifkan tetapi lampu tidak menyala sama sekali. Ini menandakan kumparan relay terputus atau kontak internal terganjal endapan oksida besi.

2. Suara 'Cklek' Berulang Tanpa Hasil: Suara cetekan menandakan medan magnet bekerja, tetapi arus besar tidak berhasil menyeberang karena plat kontak sudah aus atau tertutup lapisan gosong.

3. Sorot Lampu Redup atau Berkedip: Jika kontak di dalam relay tidak menjepit dengan rapat, hambatan listrik akan melonjak. Efeknya, tegangan yang sampai ke lampu merosot dan menyebabkan sorot lampu tidak maksimal.

4. Fisik Relay Meleleh atau Sangat Panas: Sambungan terminal kabel yang kendur memicu panas berlebih (overheating) pada rumah plastik relay. Kondisi ini berisiko memicu korsleting kelistrikan jika dibiarkan.

Cara Mengecek Kondisi Relay Lampu Motor

Pemeriksaan awal bisa dilakukan dengan melepas unit relay dari soketnya. Gunakan alat multimeter/avometer pada mode resistansi (Ohm) untuk mengukur kontinuitas kumparan pemicu (biasanya pin kaki nomor 85 dan 86 pada relay standar 4 kaki).

Jika nilai resistansi menunjukkan angka tak terhingga (infinity), artinya kawat kumparan di dalam relay sudah putus. Langkah selanjutnya adalah memberi tegangan 12 volt langsung dari aki ke pin pemicu. Jika relay yang baik diuji, harus terdengar suara ketukan "klik" yang tegas bersamaan dengan terhubungnya pin jalur beban (pin 30 dan 87).

Masalah gangguan suplai listrik akibat relay atau sakelar ini memiliki kemiripan alur pemeriksaan dengan gangguan komponen starter, yang panduannya dapat Anda baca pada artikel starter motor mati.

Panduan Singkat Pemasangan dan Perawatan

Jika Anda hendak memasang relay lampu secara mandiri, pastikan menggunakan relay otomotif berkualitas yang dilengkapi dengan sekring (fuse) pengaman pada jalur positif aki. Sambungkan jalur kaki 30 ke positif aki, kaki 87 ke lampu utama, kaki 86 ke sakelar bawaan, dan kaki 85 ke massa/bodi motor.

Penggunaan prinsip kerja relay serupa juga diterapkan pada komponen aksesoris berdaya tinggi lainnya, seperti dijelaskan di artikel relay klakson motor. Selalu gunakan penutup karet atau taruh soket di lokasi yang terlindung dari siraman air hujan langsung agar pin tidak mudah berkarat.

Spesifikasi daya standar dan jaringan kabel setiap tipe kendaraan dapat Anda telusuri lebih lanjut melalui panduan manual di situs resmi Yamaha Indonesia.

Penutup

Relay lampu motor adalah pengaman tak terlihat yang sangat penting untuk menjaga performa penerangan dan melindungi instalasi kelistrikan kendaraan Anda. Memasang relay sangat disarankan terutama jika Anda meningkatkan daya bohlam lampu.

Kenali gejala kerusakannya seperti lampu redup atau tidak menyala meski tombol sakelar sudah diaktifkan. Melakukan pemeriksaan rutin pada kejernihan kontak dan soket kabel akan memastikan perjalanan malam Anda selalu terang dan aman.

Pertanyaan yang Sering Muncul

Apakah motor standar wajib dipasangi relay lampu?

Untuk motor keluaran pabrik dengan bohlam standar atau LED bawaan, relay biasanya sudah terintegrasi atau kabelnya sudah disesuaikan. Namun jika Anda mengganti ke lampu aftermarket berdaya lebih tinggi, pemasangan set relay tambahan sangat dianjurkan.

Berapa Ampere ukuran relay yang cocok untuk lampu motor?

Relay otomotif standar berkapasitas 30 Ampere atau 40 Ampere dengan tegangan 12 Volt sudah sangat cukup untuk menangani semua jenis beban lampu motor harian maupun modifikasi.

Apakah relay lampu yang rusak bisa diperbaiki?

Relay merupakan komponen sealed (tersegel). Jika rusak, cara terbaik dan paling aman adalah menggantinya dengan unit baru karena harganya relatif terjangkau.

Kenapa relay lampu cepat panas saat digunakan?

Panas bisa disebabkan oleh soket kabel yang kendur, ukuran kawat kabel yang terlalu tipis, atau daya lampu yang jauh melebihi spesifikasi batas kemampuan relay tersebut.

Apa bedanya relay 4 kaki dan relay 5 kaki untuk lampu?

Relay 4 kaki umumnya digunakan untuk satu fungsi sakelar tunggal (ON/OFF). Sementara relay 5 kaki memiliki terminal tambahan (Normally Closed) yang sering dipakai untuk rangkaian jalur sakelar jauh-dekat (Hi-Lo).
